DIgSILENT StationWare est une base de données centralisée fiable pour les paramètres de protection et un système de gestion des actifs, basé sur la technologie .NET la plus récente. StationWare stocke et enregistre tous les paramètres dans une base de données centrale, permet la modélisation des séquences de flux de travail pertinentes, offre un accès rapide aux manuels des relais, s'interface avec les paramètres de relais spécifiques aux fabricants et s'intègre au logiciel PowerFactory, permettant ainsi des études de coordination des paramètres puissantes et faciles à utiliser.
DIgSILENT StationWare est un système centralisé de gestion des équipements primaires et secondaires. Le grand nombre de réglages individuels des relais numériques actuels exige une gestion rigoureuse pour garantir leur bon fonctionnement.
La gestion des données provenant de réseaux composés d'appareils de différents fabricants peut s'avérer complexe d'un point de vue informatique, chaque fabricant exigeant l'installation de son propre logiciel. StationWare est une application web conviviale et multi-utilisateurs qui centralise la gestion des actifs (équipements primaires et secondaires), la gestion des paramètres de protection et la gestion des processus métier. Les équipements électriques sont représentés de manière hiérarchique.

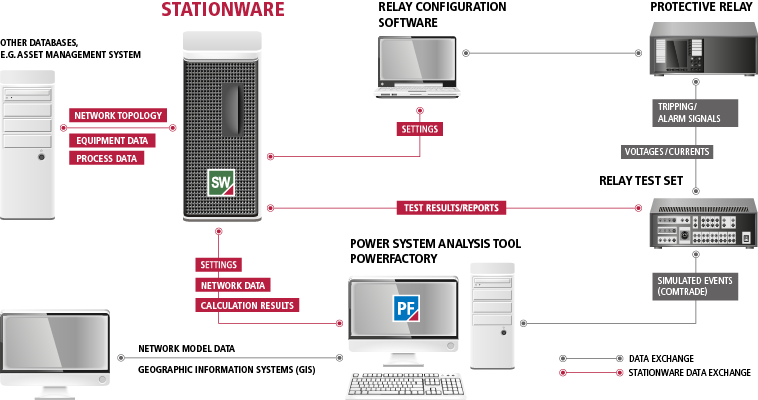

Tous les paramètres sont stockés dans un format indépendant du fabricant, la traçabilité des modifications est assurée, une fonctionnalité de gestion documentaire est intégrée et les données de paramétrage sont échangées entre le logiciel de paramétrage des relais spécifique au fabricant et PowerFactory. Afin de répondre aux besoins des processus métier liés aux équipements électriques et aux paramètres de protection, StationWare permet la définition de flux de travail spécifiques à l'entreprise.
StationWare permet de stocker tous types d'équipements réseau. La gestion des ressources s'effectue selon une hiérarchie entièrement personnalisable, composée d'emplacements et de périphériques. Il est possible d'afficher les emplacements et les informations associées sur une carte géographique.
Les informations de localisation et d'équipement peuvent être définies comme attributs personnalisés pour tout type d'équipement, selon les besoins de l'entreprise. Les actifs peuvent être identifiés par une clé unique, permettant ainsi de relier StationWare à d'autres systèmes de gestion d'actifs. Les droits d'accès peuvent être attribués au niveau de la hiérarchie des actifs en fonction du domaine de responsabilité de l'utilisateur. La topologie StationWare pour les connexions principales et de signalisation offre la possibilité de connecter des appareils électriques afin de former un réseau.

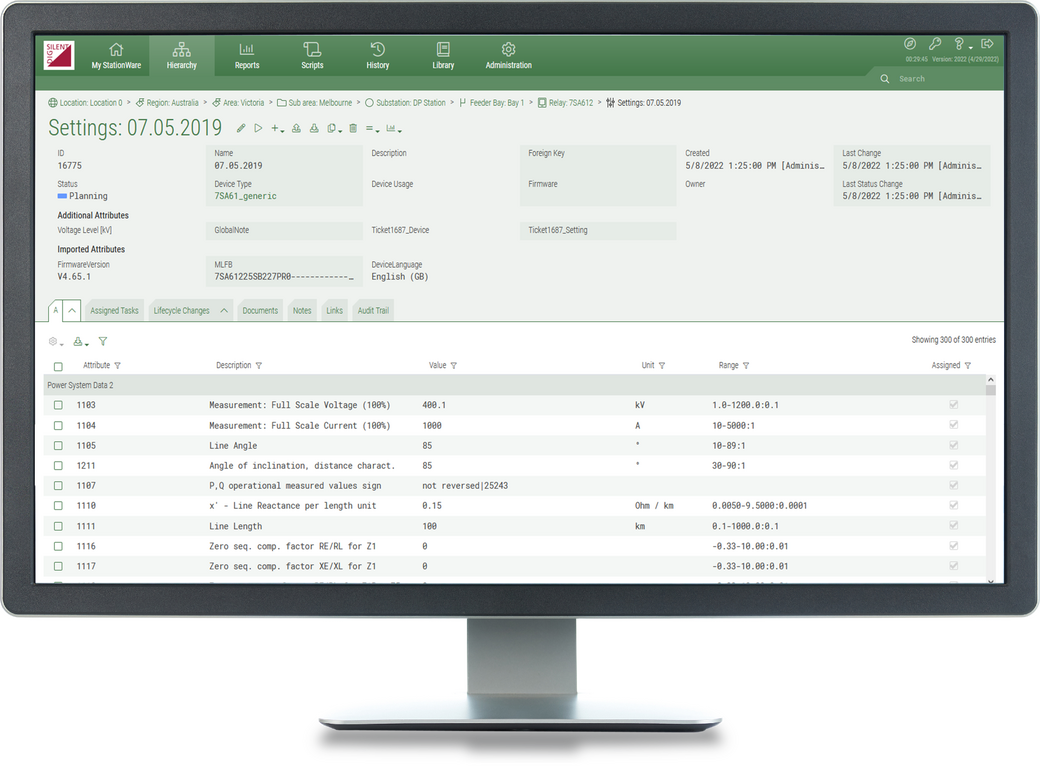

StationWare stocke et enregistre tous les paramètres associés aux dispositifs de protection. Il prend en charge une vaste gamme de modèles. Les modèles personnalisés peuvent être facilement créés et importés. Ils comprennent plusieurs groupes de paramètres, des vérifications de plage, des descriptions et des unités de mesure. L'affichage des valeurs de paramètres est fidèle à celui du logiciel d'origine.
La gestion des paramètres de protection repose sur des cycles de vie. Ces cycles de vie correspondent aux flux de travail de l'entreprise et sont entièrement configurables. Des notifications par e-mail peuvent être déclenchées lors d'événements liés à ces flux de travail. Toutes les modifications concernant les paramètres, les appareils et les emplacements sont consignées dans un journal d'audit. Le stockage sécurisé des données est essentiel pour garantir la traçabilité et la responsabilité.

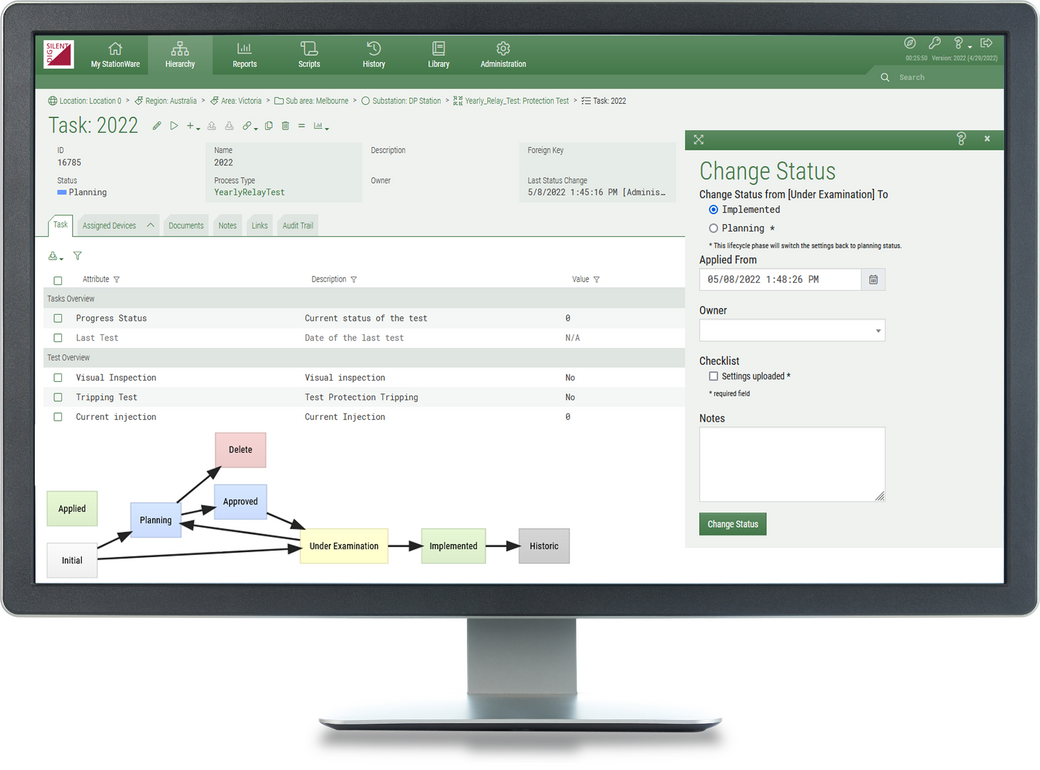

Dans StationWare, les processus métier représentent les flux de travail spécifiques à l'entreprise et liés aux équipements réseau, tels que la maintenance, la mise en service ou les tests. Chaque processus comprend plusieurs tâches qui définissent les étapes à exécuter.
Chaque type de processus peut être doté d'un cycle de vie de workflow entièrement configurable. Les processus et les tâches peuvent être associés à des appareils et des paramètres afin d'établir des corrélations. Parmi les exemples de processus figurent la maintenance, la mise en service, les tests de protection cyclique et la création d'étiquettes de risque d'arc électrique. Ce dernier processus peut être exécuté dans StationWare à l'aide de cycles de vie, de rapports et de scripts spécifiques. Les paramètres calculés des étiquettes de risque d'arc électrique peuvent être importés dans StationWare depuis PowerFactory. La gestion des processus métier offre les mêmes fonctionnalités que la gestion des paramètres, notamment les notifications par e-mail et la journalisation des modifications.
Dans le secteur de l'énergie, le format standard COMTRADE est généralement utilisé pour stocker et échanger des données de mesure et d'événements, numériques et analogiques. En cas de défaut, les dispositifs de protection, notamment, enregistrent des données de mesure temporelles, telles que les tensions et les courants, ainsi que des informations sur l'état du système au format COMTRADE. Ces données permettent ensuite d'analyser les défauts, de définir les actions appropriées pour en résoudre la cause et ainsi rétablir le fonctionnement du réseau. StationWare gère les fichiers COMTRADE et constitue un outil performant d'analyse des défauts, offrant la possibilité d'afficher les données de mesure sous forme de diagrammes.

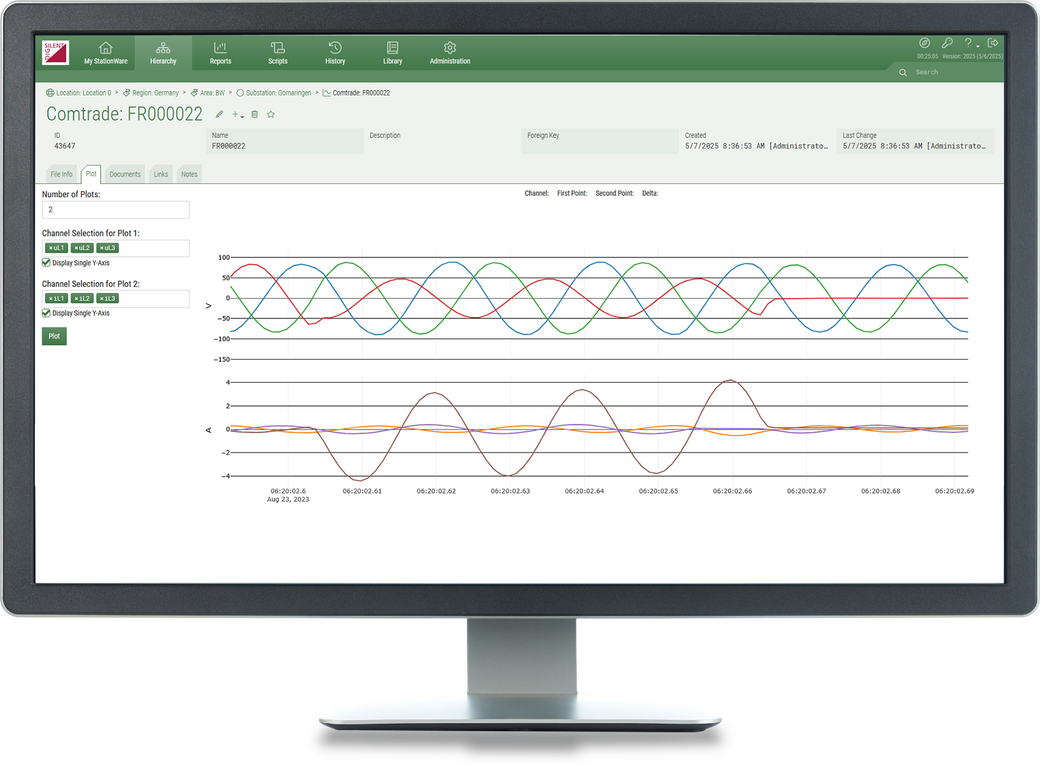

La gestion des fichiers COMTRADE repose sur l'objet COMTRADE. Ce dernier stocke les fichiers de configuration et de données binaires ou ASCII, et permet de lire et d'afficher les informations d'en-tête COMTRADE. La fonctionnalité COMTRADE de StationWare est conforme à la norme COMTRADE IEEE 37.111, 1991 et 2013. Les données de mesure analogiques et numériques stockées dans le fichier COMTRADE peuvent être visualisées sous forme de graphiques en fonction du temps. Ces graphiques offrent diverses fonctionnalités, telles que le zoom, la mise à l'échelle, le déplacement et l'affichage des valeurs mesurées.
StationWare propose deux méthodes de gestion documentaire, distinguant les documents généraux des documents liés aux objets. Les documents généraux comprennent les manuels, les brochures, les progiciels, les micrologiciels et les modèles. Ils peuvent être gérés de manière centralisée dans la bibliothèque StationWare. Les documents liés aux objets, quant à eux, concernent des objets spécifiques, tels que les fichiers de configuration, les rapports de test ou les schémas de configuration des sous-stations.
Le système de gestion documentaire de StationWare prend en charge tous les formats de fichiers. Les documents peuvent être classés dans des catégories définies par l'utilisateur, utilisées pour le filtrage et la configuration des droits d'accès. Il est possible de versionner les documents selon des flux de travail personnalisés. Ces cycles de vie de versionnage incluent les mêmes fonctionnalités que les cycles de vie des paramètres et des tâches. Des attributs personnalisés, définissables pour les catégories de documents, fournissent des informations supplémentaires sur le document ou sa version, susceptibles d'être utiles aux utilisateurs. La fonction de recherche plein texte facilite la recherche de documents dans le système StationWare. La bibliothèque gère les documents dans une structure de dossiers personnalisable, et des droits d'accès sont définis pour chaque dossier de la bibliothèque.
